Технические требования к конструкциям и изделиям подлежащим горячему цинкованию

Требования к конструкциям для горячего цинкования

1. Металлоконструкции должны быть изготовлены из стали, которая цинкуется.

2. В металлоконструкциях не должно быть ни одной части, куда не мог бы войти расплавленный цинк при погружении изделия в ванну, и также легко выйти из него при извлечении изделия из ванны.

3. Плотность расплавленного цинка 6,8 кг/дм3, плотность стали 7,85 кг/дм3. Поэтому надо иметь ввиду, что наличие незначительного газового пузыря в изделии не позволит ему утонуть в ванне. Таким образом, наличие технологических отверстий в цинкуемых изделиях обязательно. Одно отверстие должно быть в самой верхней точке закрепленного на траверсе изделия для выхода газов, другое в самой нижней точке, для выхода расплавленного цинка. Для уменьшения длины пути выхода цинка рекомендуется делать несколько отверстий. Диаметры отверстий не должны быть менее 10мм.

4. Схема отверстий согласовывается предварительно при предоставлении чертежей заказчиком.

5. Особое внимание следует обратить на отсутствие карманов или полостей, где мог бы задерживаться цинк при извлечении металлоконструкций из расплава.

6. Сварка должна проводиться непрерывным швом. После сварки необходимо удаление сварочного флюса, и зачистка швов. Сварные швы должны быть равномерными, плотными и сплошными по всей длине. Не допускается цинковать изделия со сварными соединениями в нахлест.

7. Резьбовые соединения после цинкования подлежат повторной калибровке.

8. На поверхности металла не должно быть закатанной окалины, заусенцев, пор, включений, сварочных шлаков, остатков формовочной массы, графита, металлической стружки, краски.

9. В случае появления подвижных соединений типа: шарниры, петли, задвижки и т.п. следует обеспечить зазор, составляющий мин. 3мм или изменить конструкцию на разборную, которая будет собираться после цинкования.

10. В случае появления поверхностей наложенных, плотно сваренных, рекомендуется выполнить вентиляционное отверстие в двух или минимум одной стенке (для того, чтобы избежать в этой зоне выпирания или расхождения швов).

11. В конструкциях не рекомендуется использовать стали различного химического состава, поскольку различия во внешнем виде покрытия различных частей изделия будут бросаться в глаза.

12. Нежелательно использование в конструкциях металла сильно различающейся толщины. Если толщина металла составных частей конструкции различается более чем в два раза, из-за различной скорости нагрева и охлаждения возможно изменение формы более тонких частей конструкции.

13. Изделия, у которых после изготовления есть внутреннее напряжение, перед горячим цинкованием должны подвергаться термической обработке для снятия напряжения.

14. Чертежи сложных конструкций должны быть согласованы.

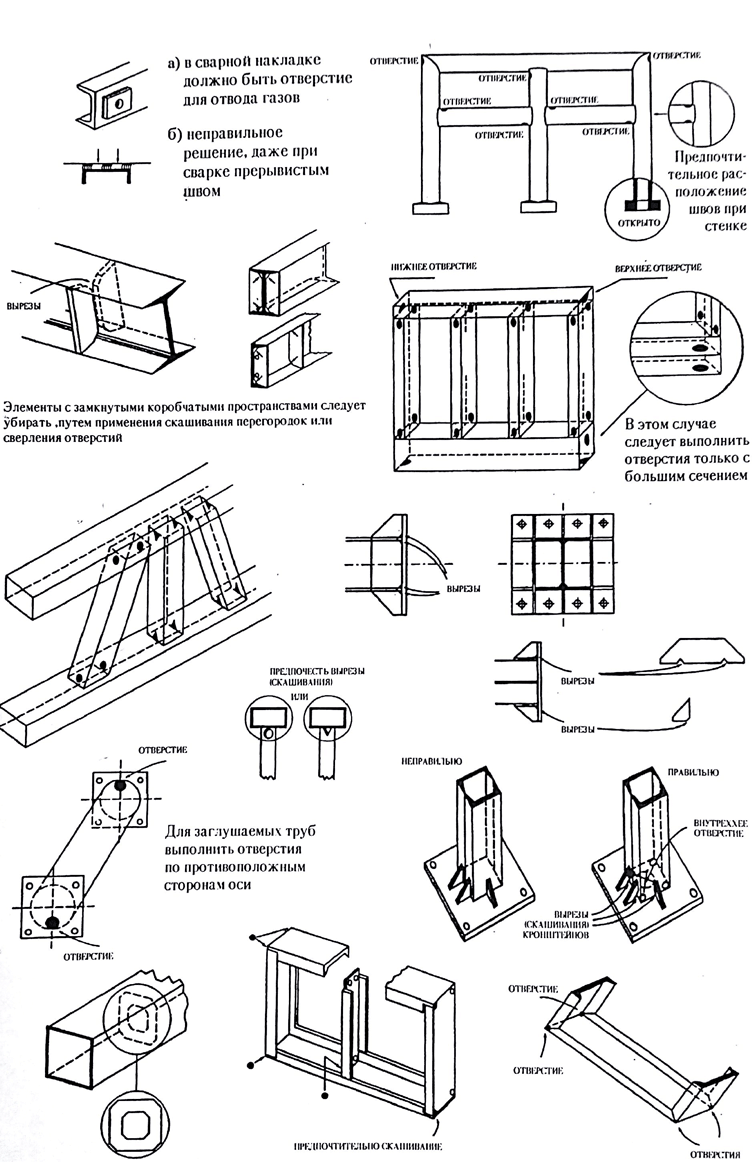

Примеры применения конструкций для горячего цинкования

                                Применение конструкций для горячего цинкования
